TWU單相シリーズ
UPS 系統是由輸入無熔絲開關 ( Input Breaker )、輸入濾波及保護電路( Input Filter & Protection Network )、整流器 ( Rectifier )、
逆變器 ( Inverter )、靜態開關 ( Static Switch )、自動旁路系統 ( Bypass System )、及電池組 ( Battery Bank)等組成。

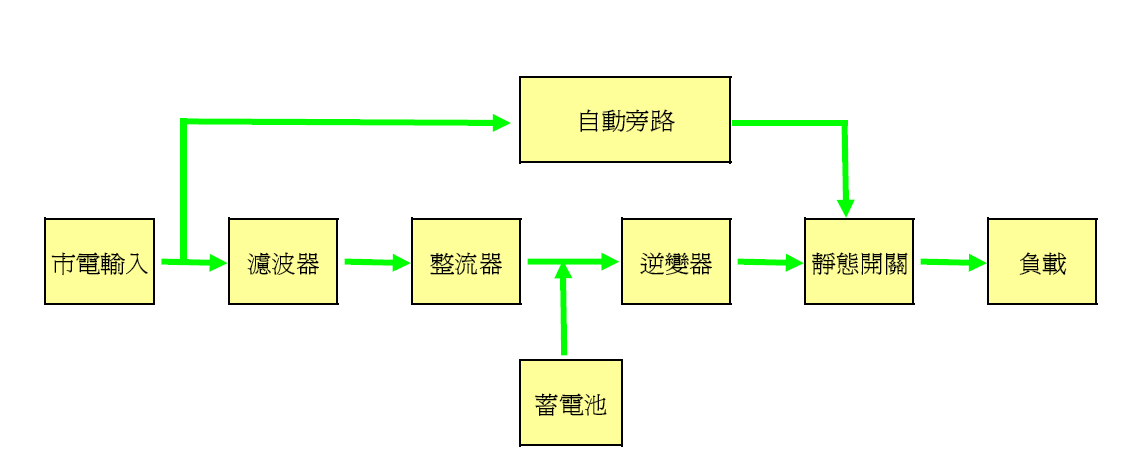

【基本架構圖如下圖所示】
本 UPS 係為全數位控制脈寬調變(PWM)之靜態在線式(ON-LINE)不斷電系統，在正常市電下，
交流電源經過整流器及濾波板轉換為直流電源，供電給逆變器並對電池組充電，使電池儲存足夠的電能，以便在市電中斷時，在零轉換時間狀況下馬上提供乾淨電力給負載使用。
雖然 UPS 的工作原理和操作方法看似簡單，但是要設計及製造出一台可靠度高及智慧型的 UPS 且又能合乎顧客的需求，則是需要先進的技術、知識以及經驗的累積。
因此，為了更符合使用者及市場需求，本公司花費多年努力和龐大資金費用在研究發明可靠度高及智慧型的 UPS。
UPS 主要目的是在保護負載設備，其輸出電源比交流市電更值得信賴，而品質差的 UPS 常有當機的問題，甚至比市電不穩定更嚴重，故選擇高效率與高可靠度之 UPS 及良好技術維 修服務之供應商是非常重要的。
此外，為了因應未來有更大電力的需求，建議使用者購買 大於現有負載 50%的 UPS，以方便日後增加負載使用。
<特色與優點>
- 可靠的輸入保護：無熔絲開關放置於各個輸入迴路，假如整流器或負載有異常現象引起開關跳脫時，可確保電源能經由其他迴路繼續傳送。
- 輸入突波保護 ( Input Surge Protection )：輸入端加裝 MOV 突波保護裝置，在因閃電、雷擊或鄰近其它高負載使用等所產生的不正常突波時，可保護 UPS 及負載設備免於受損。
- 抑制電磁波干擾 ( EMC Suppression )：加裝符合國際 EMC 規範之濾波器，因此能降低電磁波及干擾其他使用相同電源之設備。
- 工業設計：因為逆變器採用高效率的 IGBT 元件及使用 SPWM 低頻正弦波高頻脈衝調變技術；將直流電轉換成交流電，因此可以減少零件使用數量、提高可靠度、提升效率、減少噪音和。
- 冷啟動程序：UPS 不須要靠市電就可以直接使用電池來啟動。
